Из чего состоит системный блок компьютера

Наверное ранее Вы не задумывались о том, как же устроен внутри системный блок вашего компьютера. Обычно этот блок ставится в самое неприметное место на рабочем столе. Однако, если задуматься, то мы поймем, что без этого блока невозможна полноценная работа вашей рабочей станции. Системный блок компьютера состоит из множества элементов, ниже мы изучим подробно основные компоненты. Давайте рассмотрим строение системного блока компьютера, ведь это достаточно важная и полезная информация.

Из чего состоит системный блок компьютера?

В первую очередь в глаза бросается кейс, он представляет собой «ящик» для размещения материнской платы, жесткого диска, приводов и т.д.

Системный блок компьютера

Системный блок компьютера

Самая главная часть системного блока для компьютера это материнская плата, на которой располагаются различные устройства.

Материнская плата

Материнская плата

Материнская плата представляет собой специальную многослойную плату, на которую устанавливаются различные компоненты.  Именно материнская плата объединяет и координирует работу таких комплектующих как процессор, оперативная память, платы расширения и всевозможные накопители, о которых речь пойдет далее.

На материнской плате располагаются различные разъемы, необходимые для подключения внешних устройств. Это разъемы USB, аудио разъемы для наушников и микрофона, разъемы HDMI для подключения к телевизору, разъем для подключения монитора и т.д.

К этим разъемам вы можете подключать мышь, клавиатуру, колонки, аудиосистемы, а также различные игровые инструменты, такие как руль и педали для полного погружения в компьютерную игру.

Процессор

Процессор является мозгом компьютера.  Это устройство обрабатывает программный код и определяет основные функции компьютера по обработке информации.

Визуально процессор выглядит как небольшая квадратная пластинка:

Процессор компании Intel

Процессор компании Intel

У процессора есть несколько технических параметров:

  • Тактовая частота

Тактовая частота — основная характеристика процессора, отражающая скорость выполнения одной задачи за секунду. Чем больше тактовая частота, тем больше операций может обработать процессор. Однако процессоры с одинаковой  тактовой частотой могут иметь разную производительность, так как на выполнение одной операции разным системам может требоваться различное количество тактов.

  • Разрядность

Наверное, вы часто слышали про 32-битные и 64-битные операционные системы. Параметр разрядности как раз определяет скольки-битную систему можно использовать.

Данный параметр связан с внутренней архитектурой процессора. В основном, все новые процессоры предполагают установку 64-битных систем.

Сейчас на рынке представлены различные модели процессоров компаний AMD и Intel, в основном отличающиеся количеством ядер.

Оперативная память

Оперативная память — это планка на материнской плате, предназначенная для временного хранения данных и команд, необходимых процессору для выполнения операций:

Планки оперативной памяти

Планки оперативной памяти

Оперативная память существенно влияет на общую производительность компьютера.

Различают оперативную память по типам: DDR, DDR2, DDR3. Подбирать тип памяти необходимо, основываясь на характеристиках материнской платы. Также у оперативной памяти имеется как и у процессора частота памяти и объем памяти.

В настоящее время в основном используются планки типа DDR2 и DDR3 объемом от 2Гб.

Жесткий диск

Все файлы, которые мы размещаем на компьютере, все программы, музыка и фильмы хранятся на жестком диске компьютера. Также его называют винчестером. Данные записываются на специальные пластины, покрытые слоем ферромагнитного материала. Сам жесткий диск выглядит как металлическая коробка с круглой пластиной:

Жесткий диск и его внутренности

Жесткий диск и его внутренности

Жесткие диски различают по следующим параметрам:

  • Объем диска

​Объем диска определяет сколько данных Вы сможете хранить на винчестере. В продаже доступны диски до 5 Тб.

  • Интерфейс

​Выбор интерфейса — одна из самых непростых задач при выборе диска. Интерфейсы разделяются на SATA, SAS и IDE.

IDE потихоньку уходит в прошлое, оставляя о себе память как о дорогом и малофункциональном интерфейсе. SATA отличается низкой стоимостью, но при этом меньшими объемами по сравнению с SAS, но стоимость SAS существенно выше.

  • Объем кэша

​Кэш — это встроенная в жёсткий диск память, предназначенная для хранения данных, обращение к которым происходит наиболее часто. При обращении к кэшу достигается большая скорость обработки данных. Чем больше кэш, тем выше производительность диска.​

  • Скорость вращения шпинделя

Этот параметр определяет скорость, с которой вращаются магнитные диски внутри корпуса винчестера. В основном это значение составляет 5400 оборотов в секунду, но для дисков SAS скорость вращения достигает 15 000 оборотов.

Видеокарта

Видеокарта — это устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора:

Видеокарта компании Gigabyte

Видеокарта компании Gigabyte

Основные компоненты видеокарты это графический процессор, видеоконтроллер, видеопамять и цифро-аналоговый преобразователь.

Блок питания

Блок питания предназначен для снабжения компьютера электрической энергией. Блок питания преобразует напряжение до необходимых значений, стабилизирует и защищает от помех исходного напряжения. Практически во всех компьютерах используется импульсный блок питания.

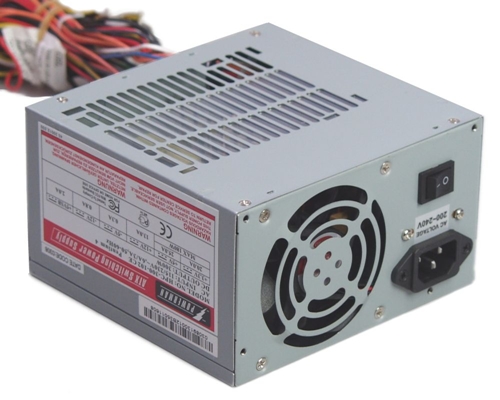

Блок питания

Блок питания

Блок питания состоит из нескольких узлов:

  • Генератор
  • Трансформатор
  • Низковольтный выпрямитель
  • Стабилизатор
  • Выпрямитель

Самый важный параметр блока питания — это его мощность. Чем больше мощность блока, тем дольше он сможет предоставлять энергию компьютеру после прекращения подачи исходной энергии.

Для определения требуемой мощности блока можно собрать информацию об энергопотреблении компонентов системы и просуммировать её. Подобная информация имеется в документации к материнской плате, процессору и другим устройствам системного блока. Чтобы посчитать нужную мощность, необходимо сложить мощности, указанные в документациях и добавить небольшой запас до 20%, таким образом мы сможем посчитать примерную мощность для блока питания.

CD/DVD-привод

Обычно в базовой комплектации системного блока имеется привод для чтения и записи дисков CD и DVD.

Вероятно, вам приходилось записывать фотографии на диск или смотреть фильмы с дисков. Эта функция реализована благодаря наличию CD/DVD — дисковода.

CD/DVD привод

CD/DVD привод

Приводы, имеющиеся сейчас в продаже отличаются небольшим размером по сравнению с предшественниками и намного быстрее считывают и записывают информацию.

Также вы можете приобрести различные внешние дисководы, подключаемые к компьютеру через кабель USB, однако намного удобнее иметь встроенный привод.

Итак, мы рассмотрели из чего состоит системный блок для компьютера , что позволит нам относиться к железному ящику под столом более бережно и заботливо.
